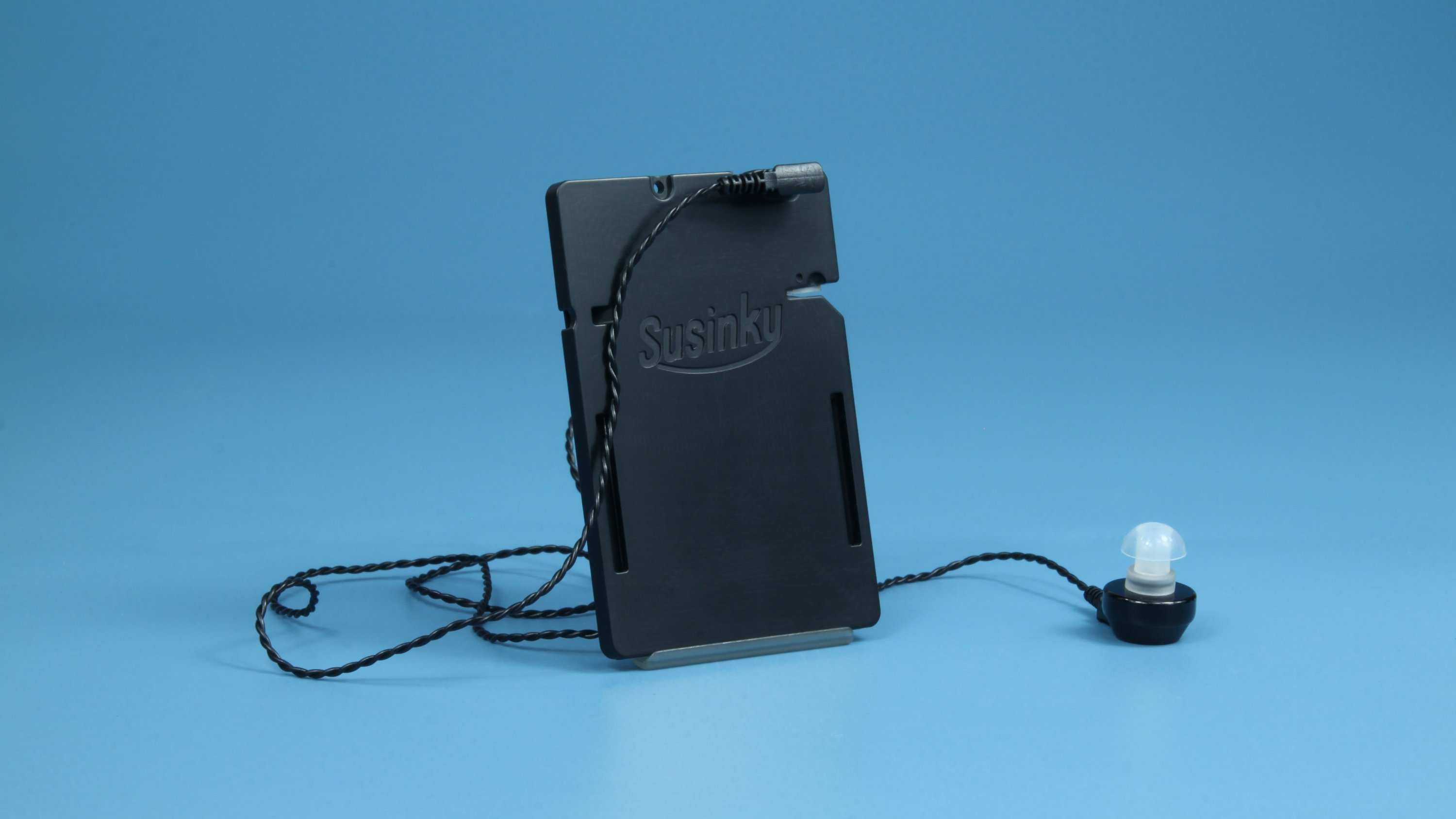

모험가를 위한 포켓 생존라디오, Susinky

Why?

당신은 모험가(Adventurer)인가요? 오지를 탐험하는 과학자나 산악인, 항해가 또는 백패커일 수 있습니다. 그렇지만 우리는 도전 정신을 가진 모든 이들을 모험가라 부르고 싶습니다. 그들은 도전적인 환경을 두려워하지 않고, 호기심이 넘치며, 무엇보다도 자신의 한계를 뛰어넘는 사람일 겁니다.

우리는 이런 모험가들의 여정을 돕기 위해 Susinky를 만들었습니다.

Susinky는 라디오가 아니라, '도구(Tool)'입니다.

우리는 뭔가 유용하고 특별한 도구를 만들고 싶었고, '주변 사물을 이용하여 목적을 달성하는 도구'라는 핵심적인 아이디어를 가지고 출발했습니다. 그리고 이 아이디어를 '레버리지 툴(Leverage tool)'이라 부르기로 했습니다. 일상의 작은 에너지나, 물체를 지렛대 삼아 도구적인 가치를 만들기 때문입니다.

이러한 목표를 달성하기 위해 2022년 8월 페어헤드(Pairhead, LLC.)를 설립하고, 그 첫 번째 프로젝트로 모험가를 위한 특별한 도구인 Susinky 제작에 착수했습니다.

Susinky?

Susinky는 우리가 알고 있는 '일반적인 라디오'가 아닙니다. 야외에서 안테나를 펼쳐 신호를 찾는 '정보 수집 도구'라고 할 수 있죠. (방송을 듣는 장치보다는 방송을 찾는 장치에 더 가깝습니다.)

*Susinky를 사용하는 모습

왜냐하면 Susinky는 다음과 같은 일을 해낼 수 있기 때문입니다.

해외 방송 찾기. (일본, 중국, 러시아 등 동아시아 방송을 청취할 수 있습니다.)
Susinky는 배터리가 없어도 작동합니다. 생존키트에 구비하여, 재난에 대비하세요.(생존)
주머니나 지갑에 휴대하여, 언제 어디든 꺼내 사용할 수 있습니다.(휴대성)
주변의 버려진 전선이나, 금속 구조물을 이용하여 안테나를 구축할 수 있습니다.(레버리지 툴)
다양한 안테나 설치 방법을 실험하여, 라디오의 수신 원리를 이해할 수 있습니다.(학습)
외계 문명과 교신할 수 있습니다. (이건 농담입니다.)

NO BATTERY, NO PROBLEM.

배터리가 방전되거나, 교체할 수 없는 상황이라도 괜찮습니다. Susinky는 OFF 상태에서도 작동합니다.

(당신이 잠든 동안에도 Susinky는 열심히 일하고 있을지 모릅니다.)

무한동력의 비밀

엄밀히 말해 '배터리 없이(Battery-less)' 모드는 마술이나 '영구기관' 같은 것이 아닙니다. Susinky는 '크리스탈 라디오(Crystal Radio)'로 알려진 원시적인 라디오 기술을 사용하여, 배터리 없이도 방송을 청취할 수 있습니다. 크리스탈 라디오는 안테나에 수신된 전파 에너지만으로 작동하여 전원 공급이 필요하지 않지만, 방송 신호에 포함된 미약한 에너지로 작동하기 때문에 음량이 매우 작고 수신 환경에 큰 영향을 받는 것이 특징입니다.

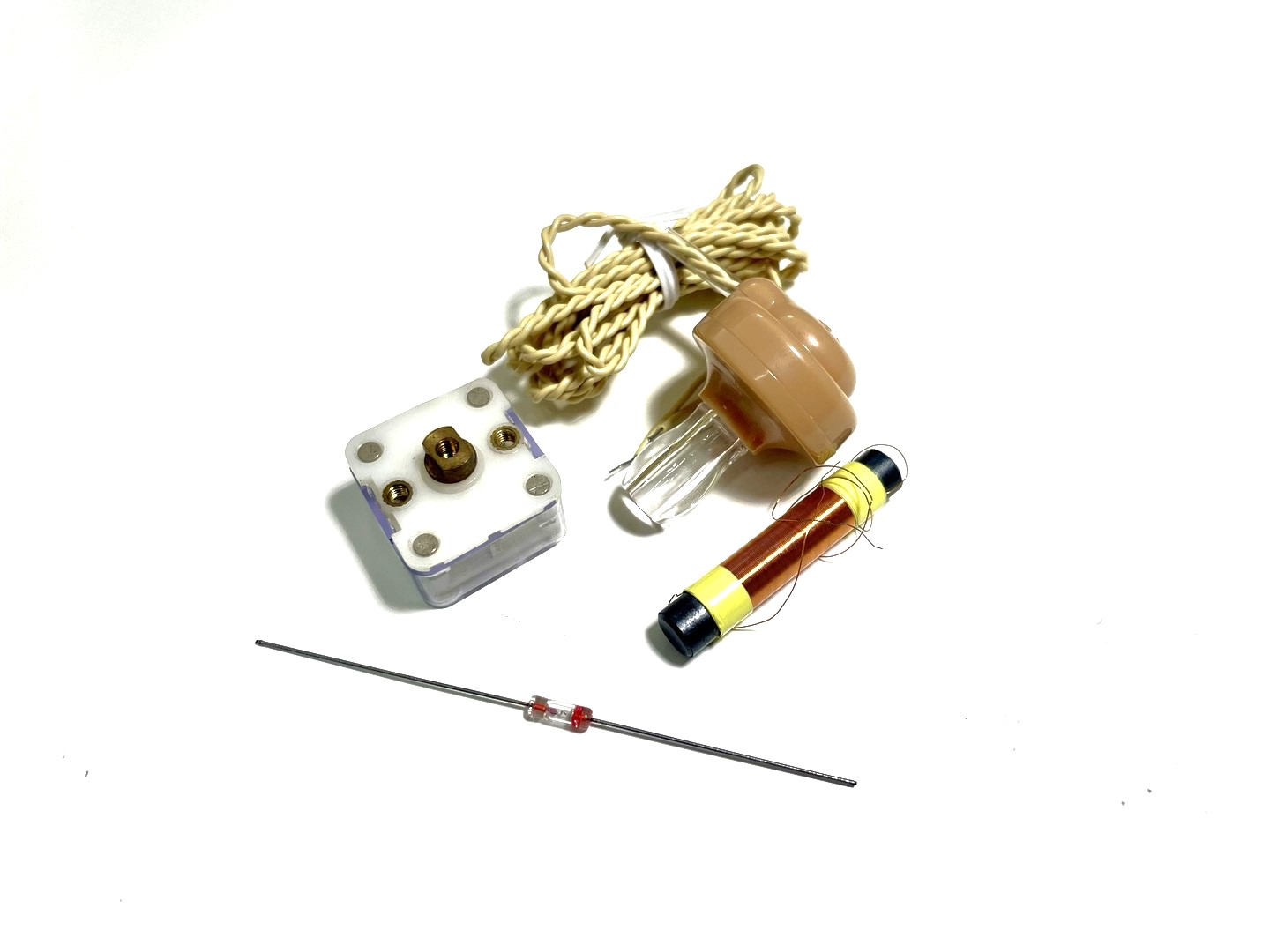

*크리스탈 라디오 키트

(위 부품만 있으면 배터리 없이 방송을 청취할 수 있습니다.)

Susinky는 크리스탈 라디오의 구성 요소를 축소/압축한 일체형 설계로, 내구성을 높이고 손쉽게 휴대할 수도록 했습니다. 그러나 첫 프로토타입에서 배터리 없이 청취 시, 작은 음량을 개선할 수 있는 보조 장치가 필요함을 느꼈고, 1.5V 배터리로 작동하는 앰프를 추가하였습니다. 추가된 앰프로 다소 어려운 청취 환경에서도 비교적 쉽게 청취할 수 있게 되었습니다.

얼마나 먼 곳에서?

Susinky의 수신 범위는 단파 방송을 기준으로 합니다. 단파 방송은 송신국에서 최대 5,000km(미국을 횡단하고도 남는 거리)까지 도달하고, 비교적 짧은 길이의 안테나로 청취가 가능해 극한의 환경에 적합합니다.

(그러나 극한의 환경에서 방송을 찾아내기란 쉽지 않습니다. 그렇기 때문에 Susinky와 함께하는 모험은 더 매력적일 것입니다.)

Susinky 위치별 명칭

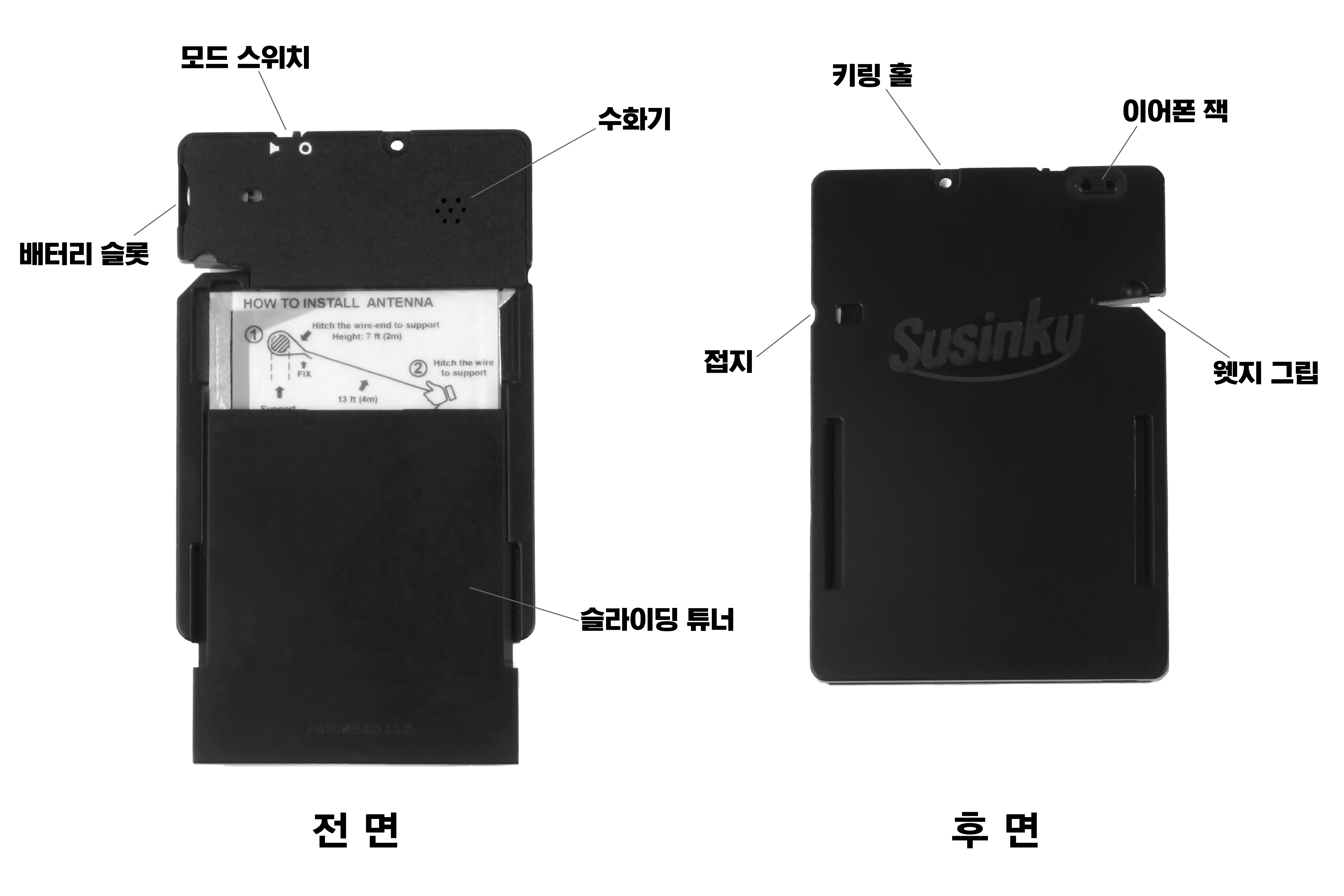

*Susinky 전후면 위치별 명칭도

모드 스위치(Mode Switch): 앰프를 켜고 끌 수 있습니다.(모드 변경)
배터리 슬롯(Battery Slot): 1.5V 배터리가 장착됩니다.
수화기(Receiver): 귀에 밀착하여 소리를 들을 수 있습니다.
슬라이딩 튜너(Sliding Tuner): 주파수를 변경하여 방송을 찾을 수 있습니다.
접지(Earth Anchor): 접지선을 연결할 수 있습니다.
키링 홀(Key-ring hole): 스트랩을 연결하여, 목에 걸고 다닐 수 있습니다.
이어폰 잭(Earphone Jack): 이어폰을 연결하여 편리하게 방송을 청취할 수 있습니다.
웻지 그립(Wedge Grip): 안테나 와이어를 손쉽게 연결할 수 있습니다.

※ Susinky는 함께 제공되는 안테나를 휴대하지 않고 버려진 전선이나, 금속 구조물을 이용하여 안테나를 급조할 수 있고, 자체 내장된 수화기로 이어폰 없이 청취가 가능합니다.

이제 Susinky의 사용법을 알아볼까요?

A. 안테나 와이어 설치

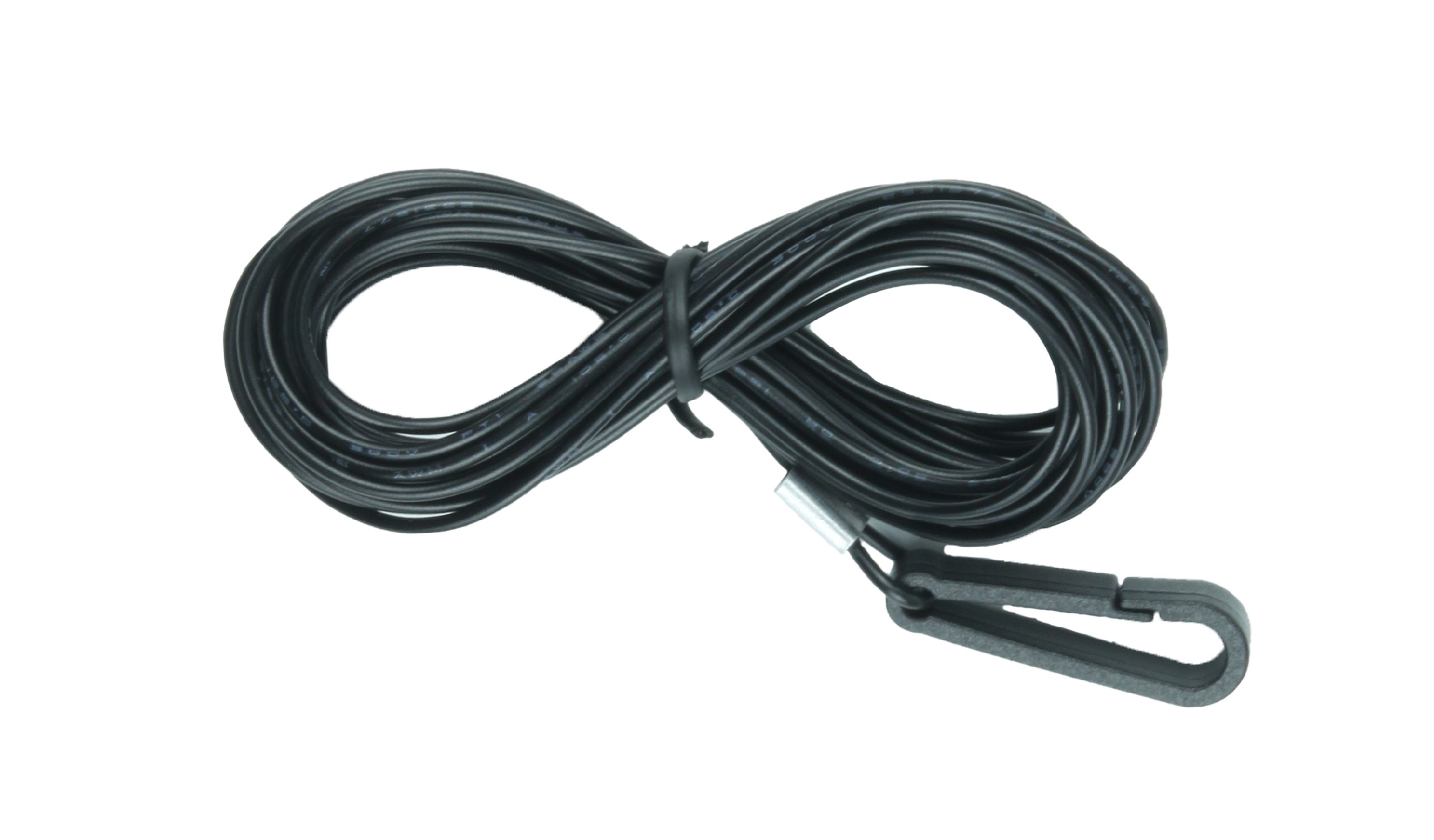

Fig 1. 안테나 와이어

먼저, Susinky와 함께 야외로 나가주세요. (실내에서는 청취가 어렵습니다.) 다음 그림(Fig 2)과 같이, 주변 사물을 지지대 삼아 빨랫줄처럼 펼쳐 걸어주면 설치 끝입니다. 3가지 구분 동작이면 충분합니다.

Fig 2. 안테나 설치 예시

STEP 1 나무와 같은 지지대를 찾아, 가능한 높은 위치에 안테나 끝(클립 방향)을 고정해줍니다.

STEP 2 안테나가 곧게 펼쳐지도록, 또 다른 지지대에 연결합니다. (Susinky와 연결할 수 있도록 약 1미터 정도 남겨줍니다.)

STEP 3 Susinky의 웻지 그립(Wedge Grip)에 안테나를 연결합니다.

Tips!

사방이 탁 트인 장소에서 방송 찾기가 가장 쉽습니다. (공원, 캠핑장, 운동장, 들판 등)
햇볕이 강한 시간대를 피해주세요. (오전 10시부터 오후 4시까지)
사실, STEP 2는 생략해도 좋습니다. 클립 쪽 안테나만 고정한 채, 손으로 들고 이동하면서 방송을 찾을 수 있습니다.

(※전류가 흐르는 물체를 지지대로 사용하지 마세요. 감전의 위험이 있습니다.)

B. 웻지 그립(Wedge Grip)에 안테나 연결하기

Fig 3. Wedge Grip의 안테나 와이어 삽입

STEP3에서 안테나 와이어와 Susinky의 연결을 더 자세히 알아보겠습니다.

우리는 기본 제공되는 안테나를 휴대하지 않고도, 주변의 전선을 활용해 안테나를 급조할 수 있는 Susinky만의 특별한 구조가 필요했습니다. 그래서 '쐐기 모양의 움켜쥠 구조'라는 뜻을 가진 웻지 그립을 고안해냈습니다. 웻지 그립은 다양한 종류와 두께의 전선을 안테나로 활용할 수 있는 특별한 전선 체결 구조입니다.

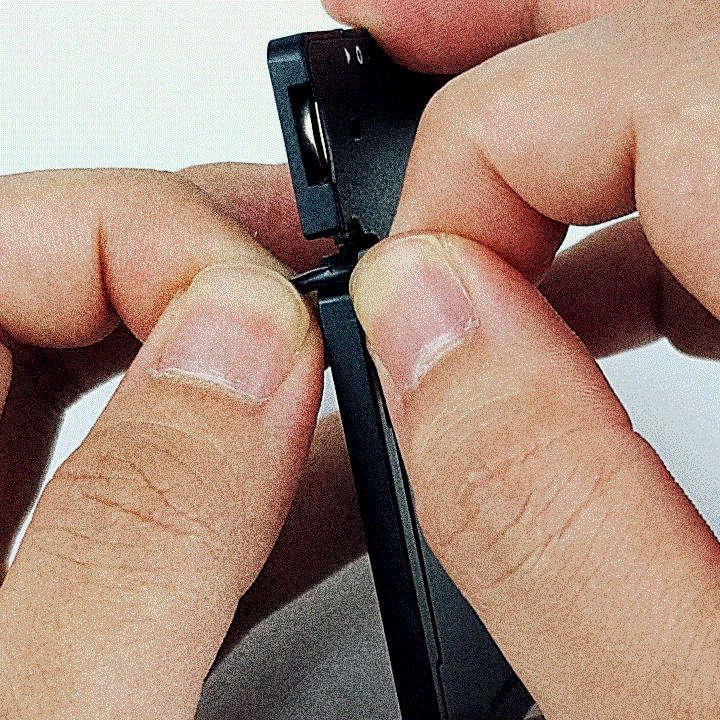

Fig 4. 안테나 와이어를 연결하는 모습

웻지 그립의 칼날이 안테나 와이어의 측면을 파고들어, 내부 도체와 접촉하여 신호를 전달하는 구조입니다. 펼쳐진 안테나 끝부분을 그림(Fig 4)과 같이 밀어 넣어줍니다.

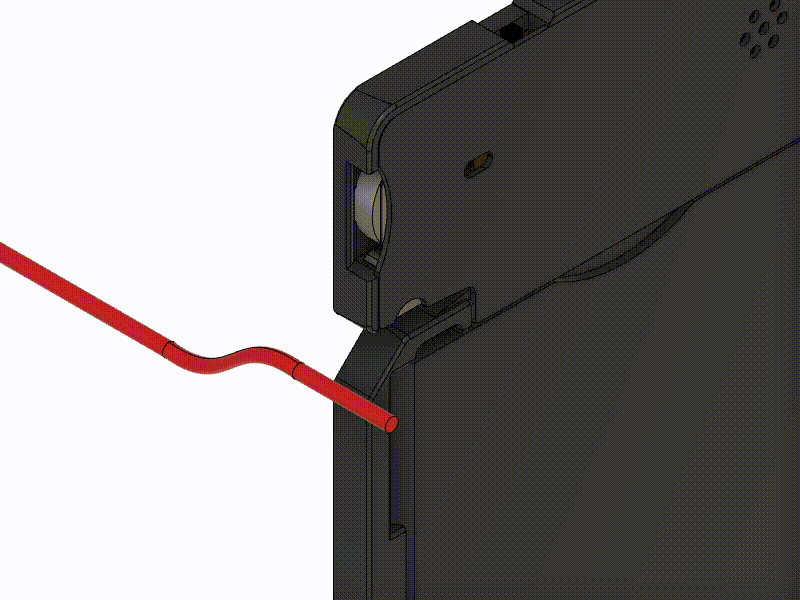

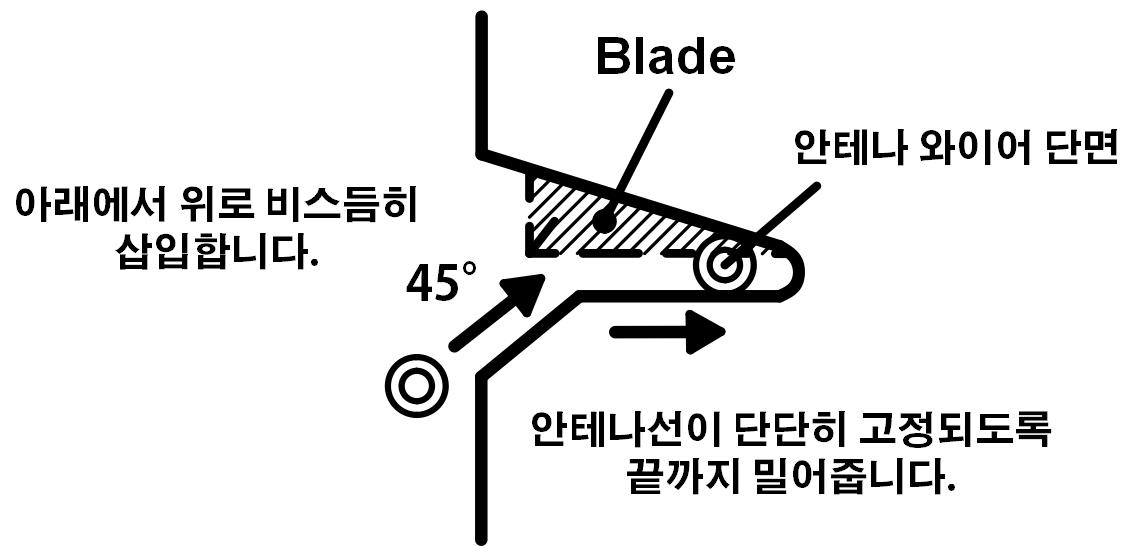

Fig 5. 웻지 그립의 원리

이때, 칼날이 안테나 선의 측면을 파고들 수 있도록 아래서 위로 삽입합니다. (안테나 선이 완전히 절단되지 않도록 주의합니다.)

※웻지 그립과 연결 후, 안테나 와이어가 손상됩니다. 반복 사용으로 손상 부위가 약해져 신호 수신에 영향을 미친다면, 해당 부위를 잘라내고 사용하시기 바랍니다.

방송을 찾기 위한 모든 준비가 끝났습니다.

C. 수화기 또는 이어폰으로 듣기

Susinky는 자체 내장된 수화기를 귀에 밀착하여 청취하거나, 이어폰을 장착하여 방송을 청취할 수 있습니다.

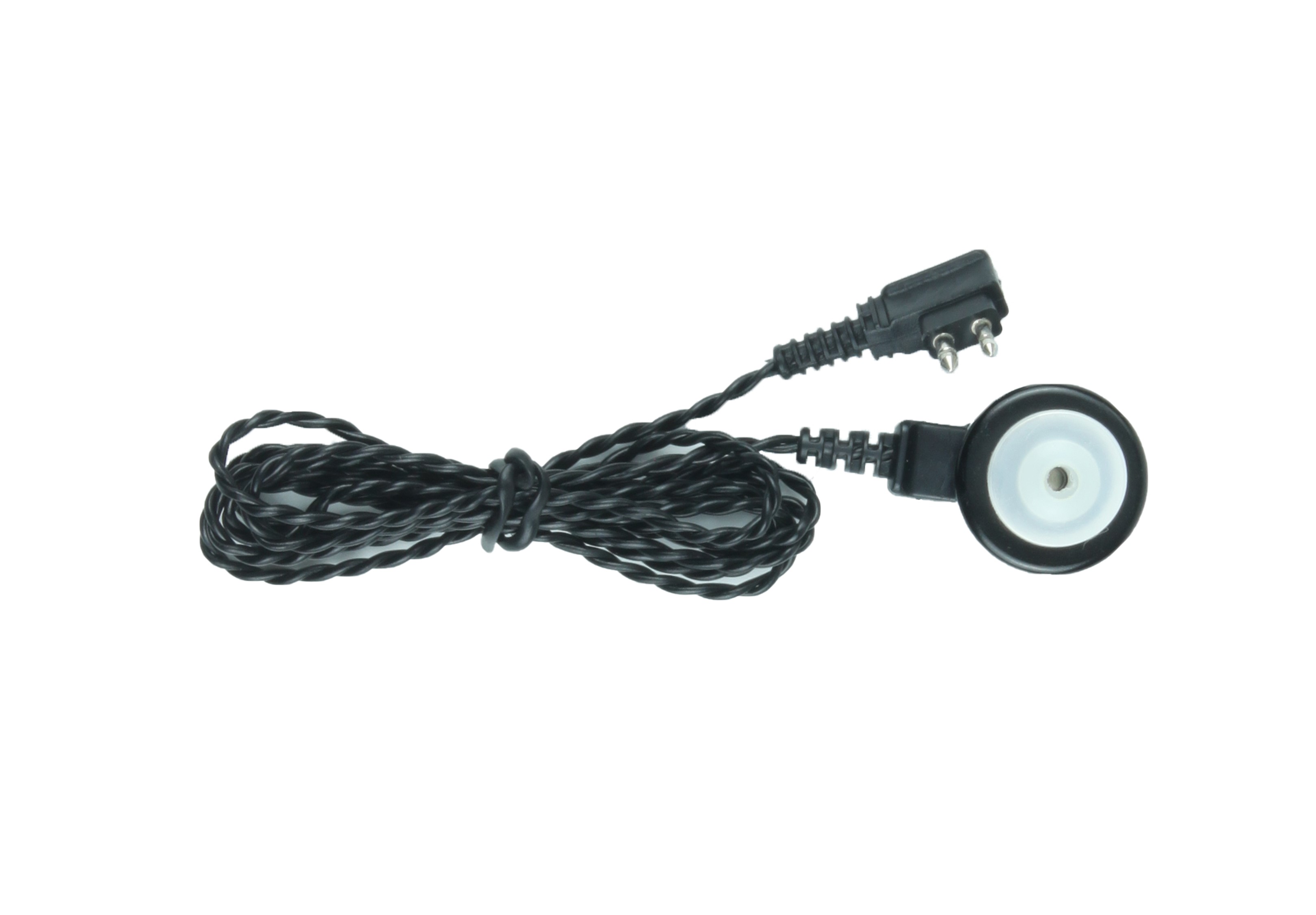

Fig 6. 특수한 구조의 Susinky 전용 이어폰

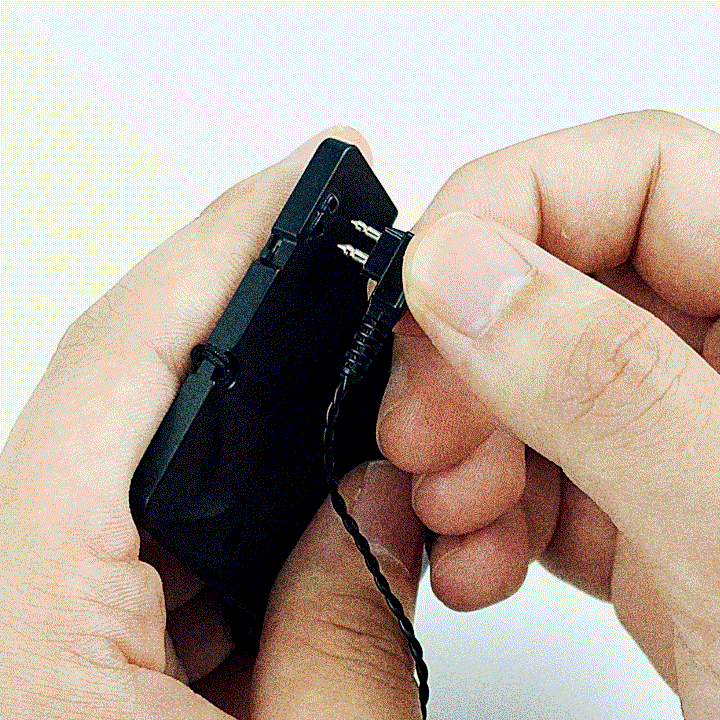

Fig 7. 이어폰 장착 모습

(*이어폰 장착 시, 삽입 방향에 주의하세요.)

Susinky 전용 이어폰을 휴대하지 않은 상황에서 수화기를 귀에 밀착하여 청취할 수도 있습니다.

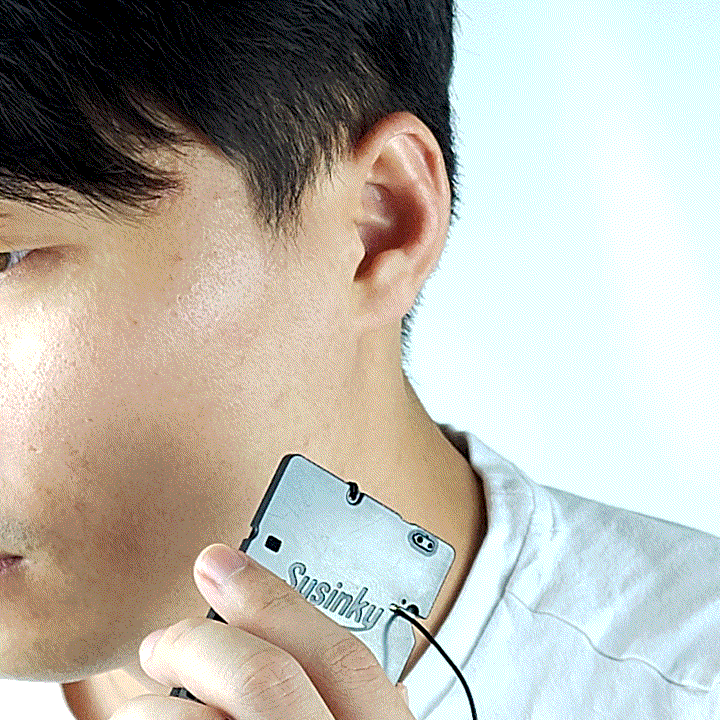

Fig 8. 수화기로 청취하는 모습

(이어폰 없이도 청취 가능합니다.)

이어폰이나, 수화기로 방송이 들리는지 확인해주세요.

D. 슬라이딩 튜너(Sliding Tuner)로 주파수 채널 찾기

만약 아무런 소리도 들리지 않는다면, 슬라이딩 튜너를 위아래로 움직여 방송을 찾습니다.

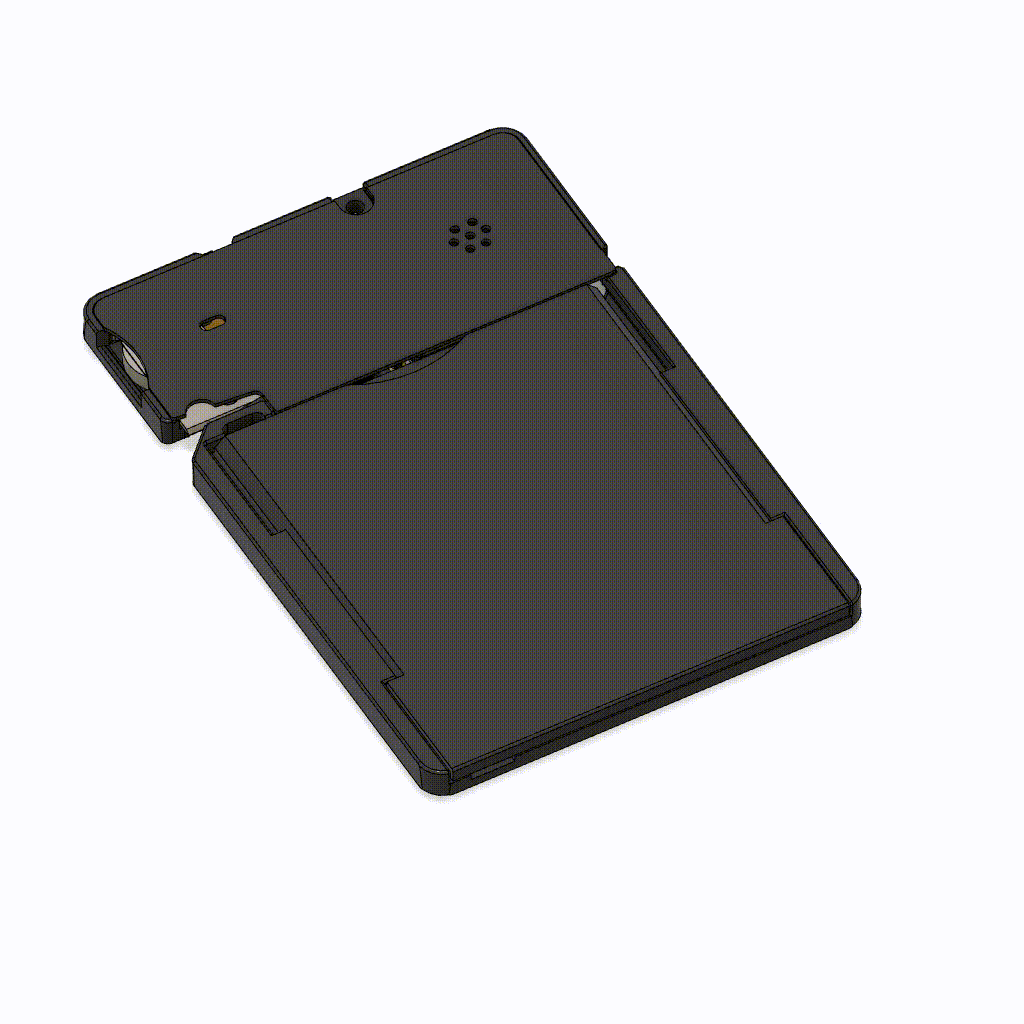

Fig 9. 슬라이딩 튜너의 매커니즘

(내부 필름에 사용법이 인쇄되어 있습니다.)

더 큰 볼륨과 음질을 얻기 위해 튜너를 움직여 정밀하게 조율해야 합니다. 슬라이드 판의 겹치는 면적을 바꾸어 가며, 안테나에 잡힌 여러 신호들 중 하나의 신호를 선택해줍니다.

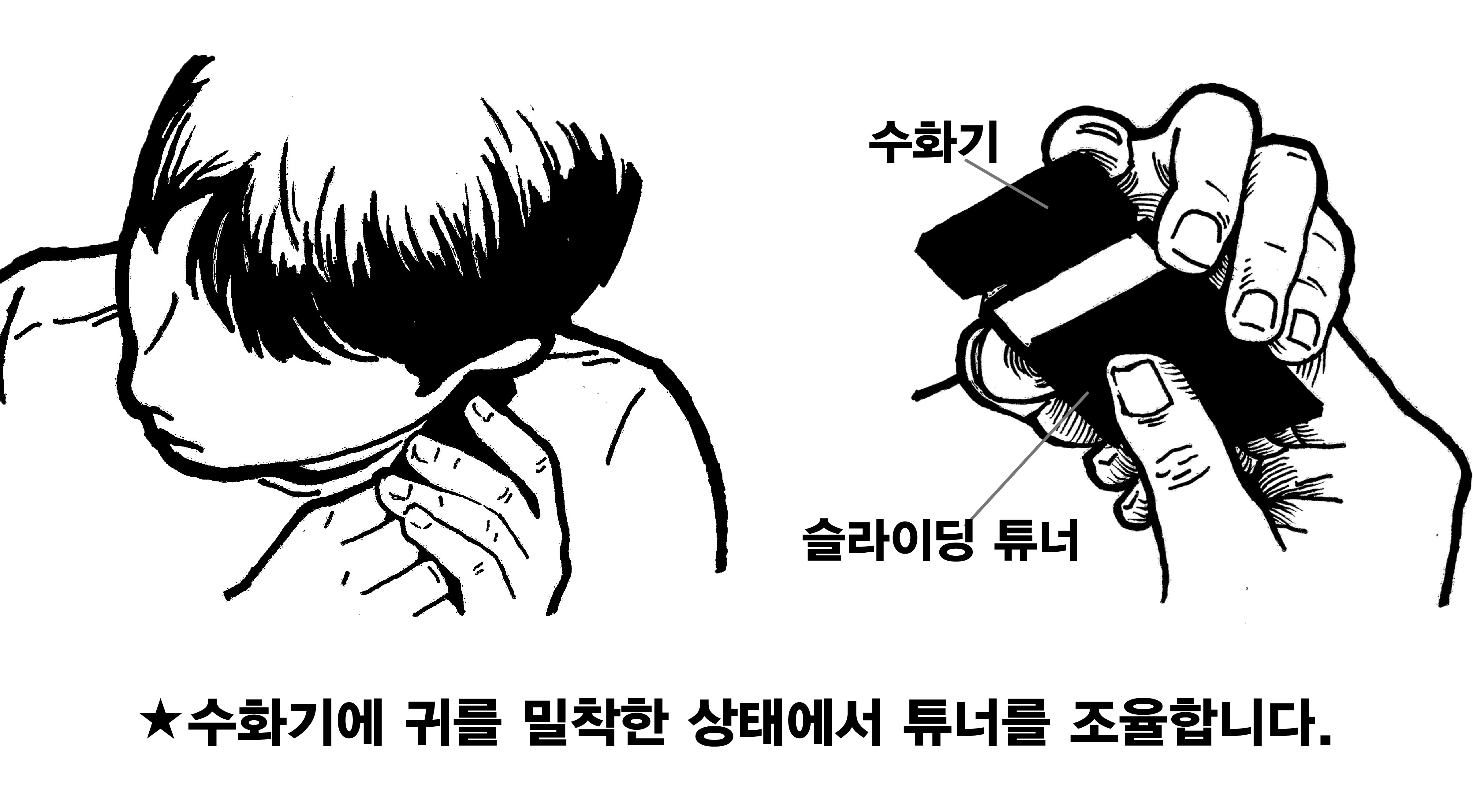

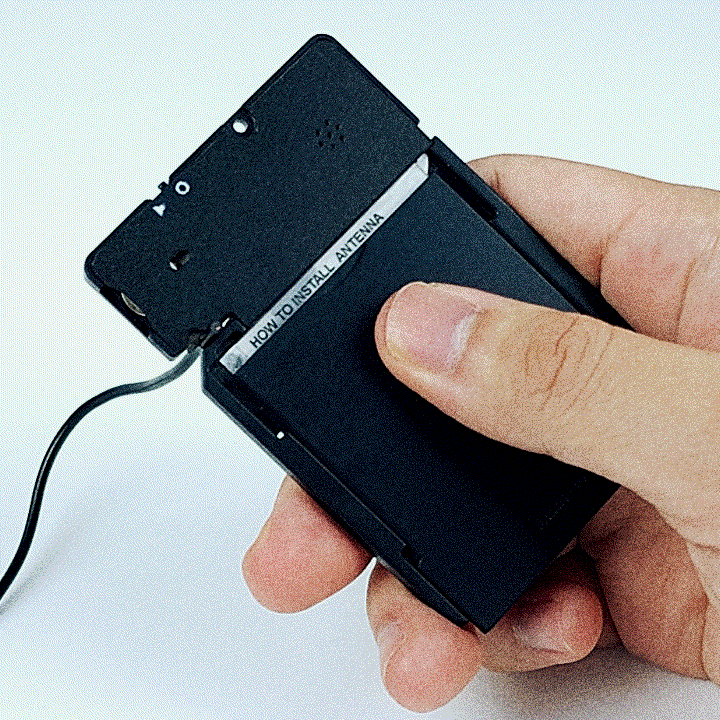

Fig 10. 슬라이딩 튜너를 조율하는 모습

Fig 11. 바람직한 청취 자세

E. 모드 스위치(Mode Switch)로 앰프 켜기

소리가 들리지 않거나, 너무 작게 들린다면 모드 스위치를 앰프 출력으로 변경하고, 다시 시도해보세요.

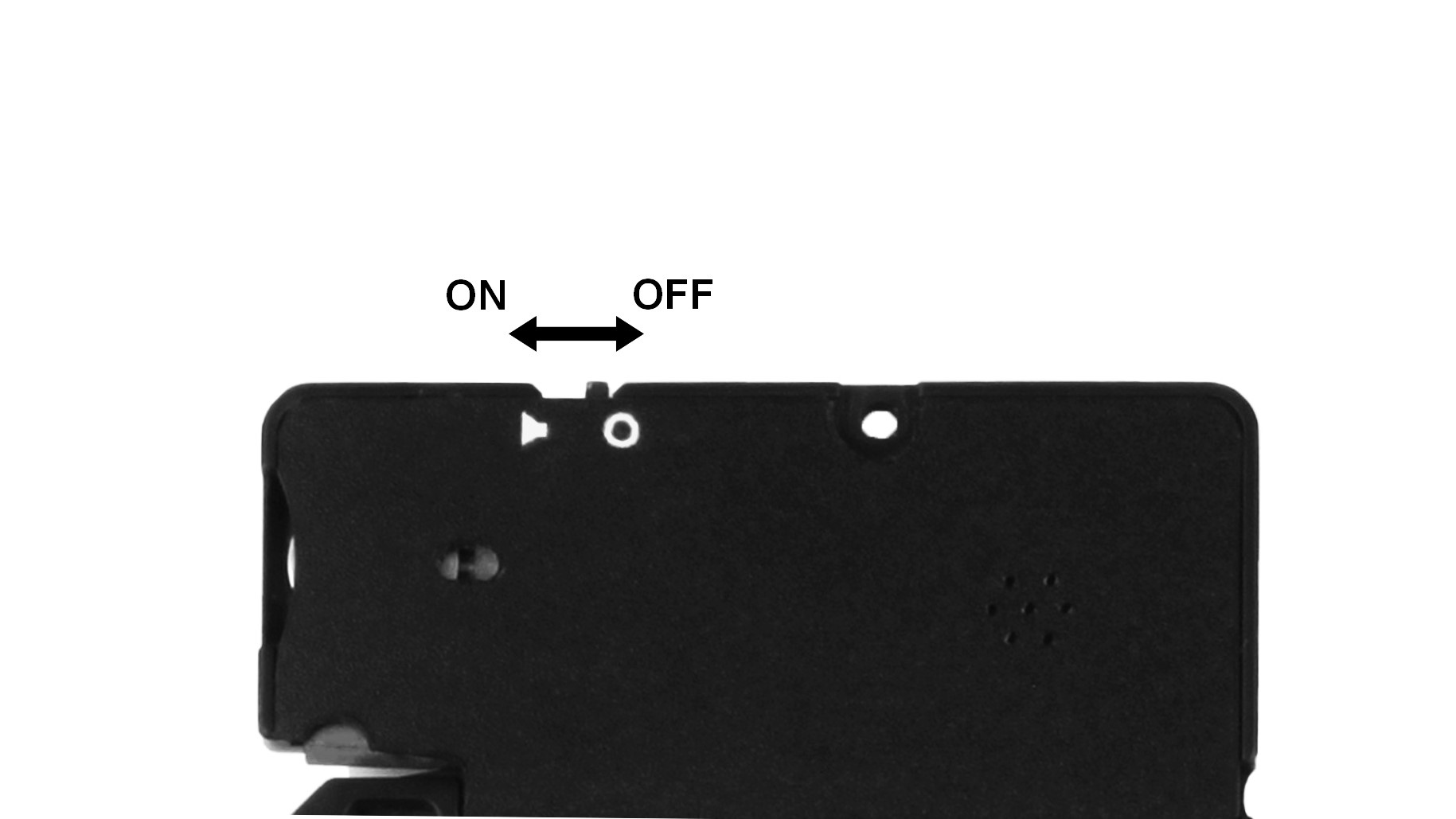

Fig 12. ON: 앰프 출력 / OFF: 무전원(Battery-less) 출력

무전원 출력(OFF)에서는 아주 작게 들리기 때문에, 앰프 출력(ON)에서 방송을 찾는 것이 쉽습니다.

(※ 배터리 방전을 막기 위해 OFF 상태로 보관합니다.)

배터리 교체 방법

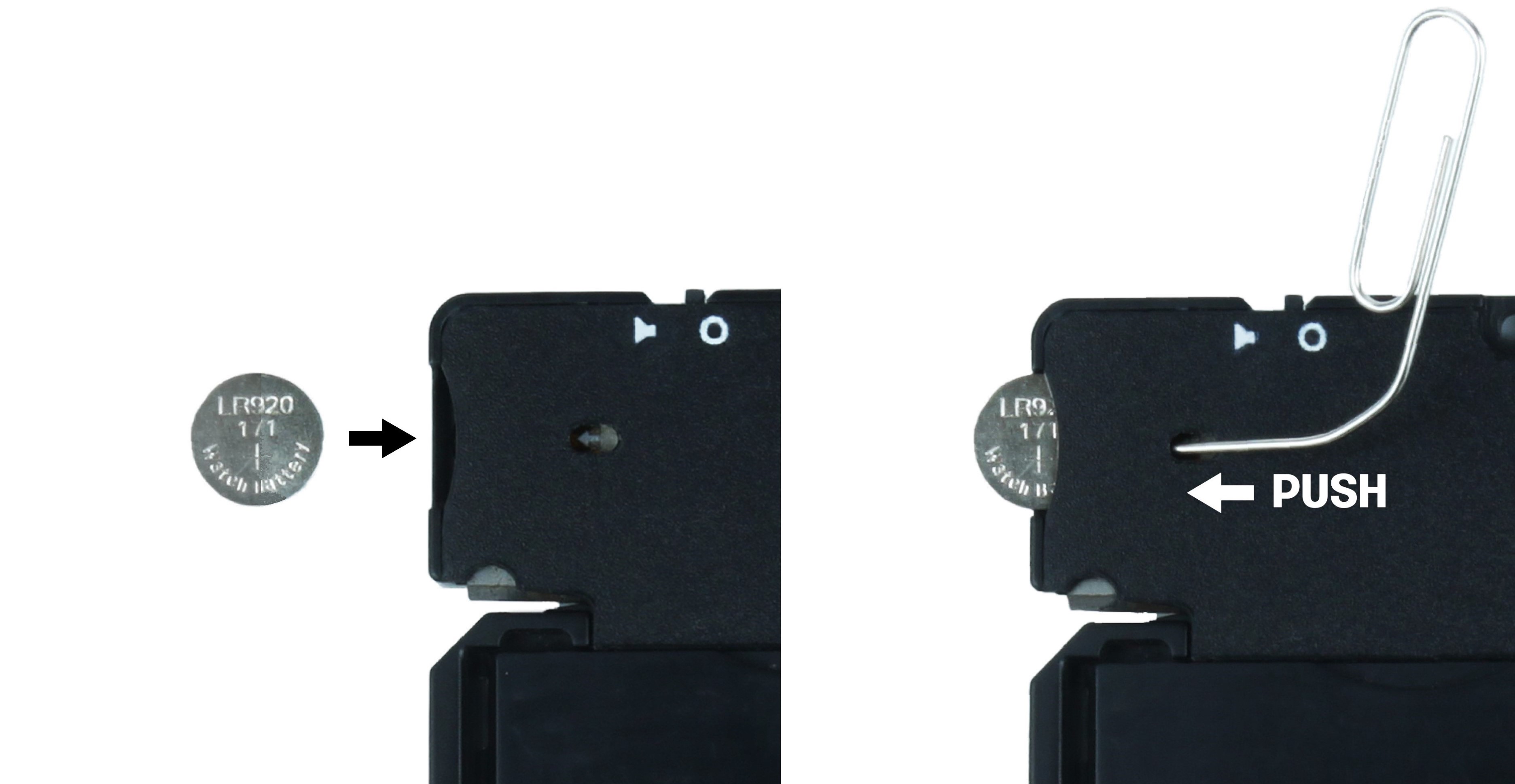

Fig 13. 배터리 탈부착 방법

(클립은 별매입니다.)

동전 배터리의 양극(+)이 Susinky의 전면에 일치하도록 삽입합니다. 배터리 교체 시, 전면부 구멍(배터리 슬롯 안쪽)에 클립과 같은 핀을 넣어 배터리 측면을 밀어주세요.(배터리 수명은 약 1200 시간입니다.)

(배터리: LR920/AG6 1.5V)

프로토타입

*Susinky의 초기 버전

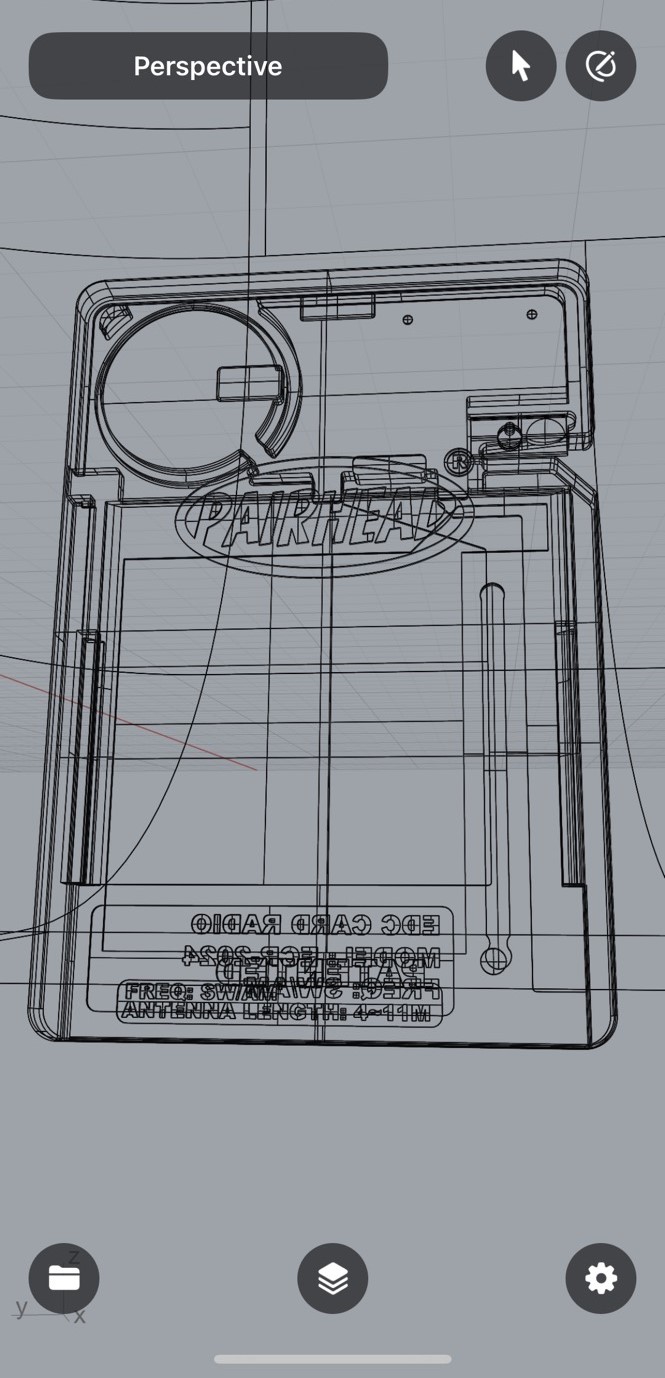

*Susinky의 1차 모델링

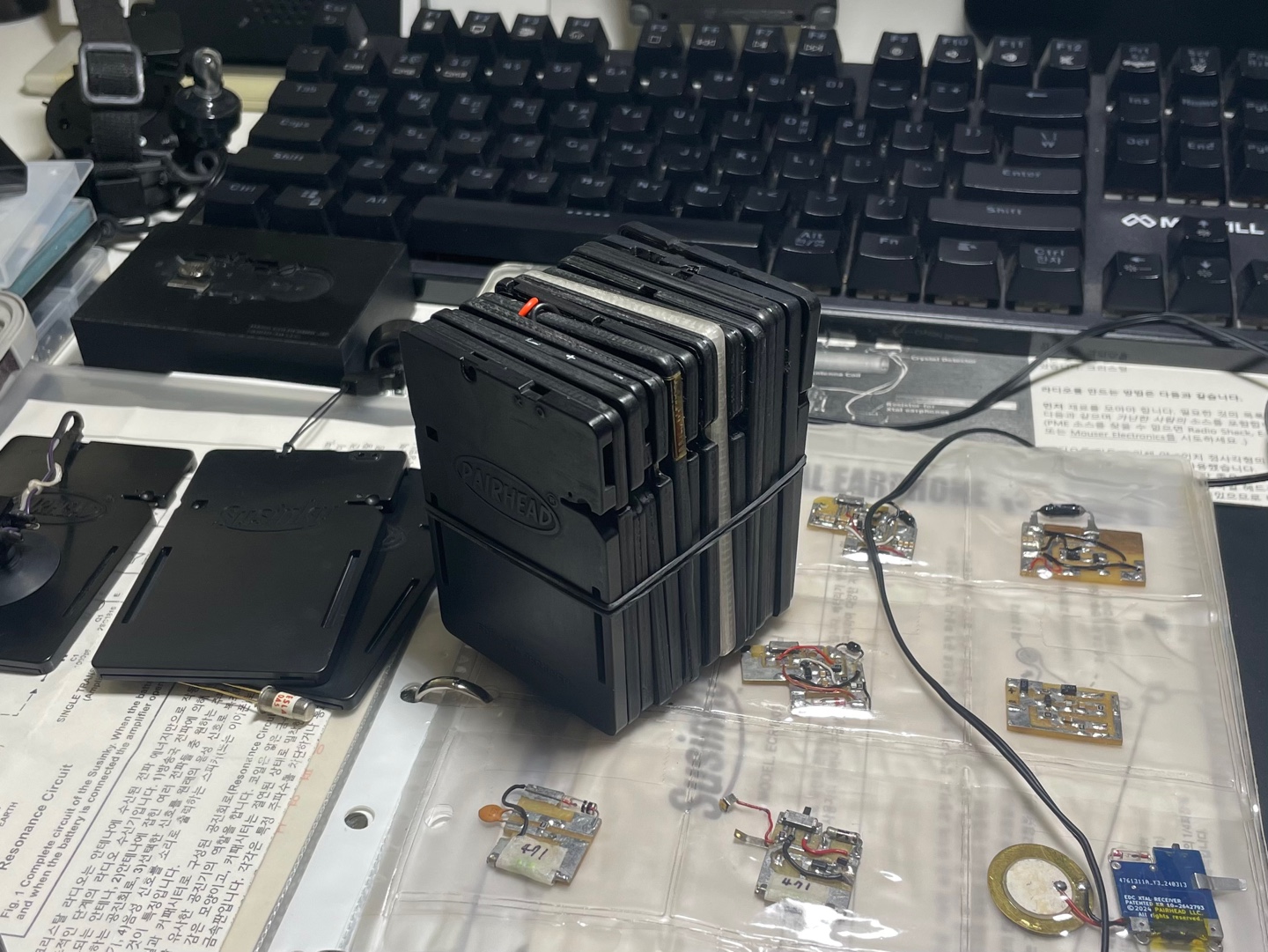

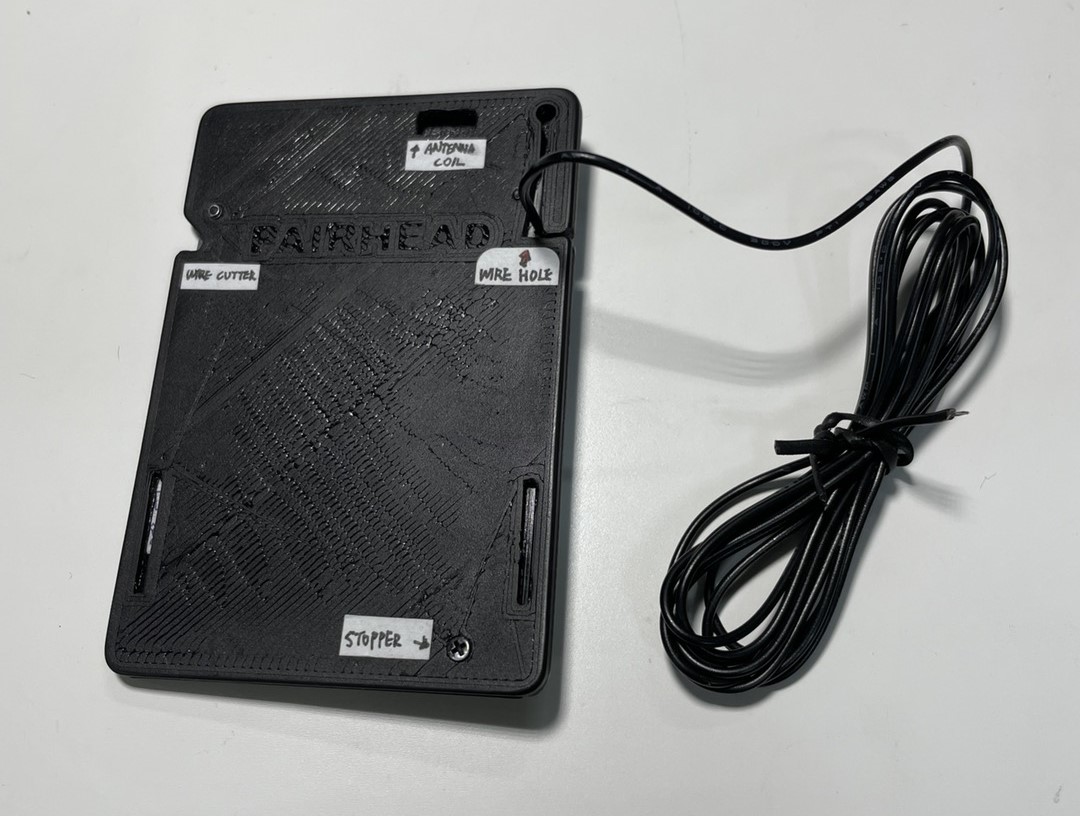

*프로토타입 사진

Susinky는 특허 등록된 제품입니다.

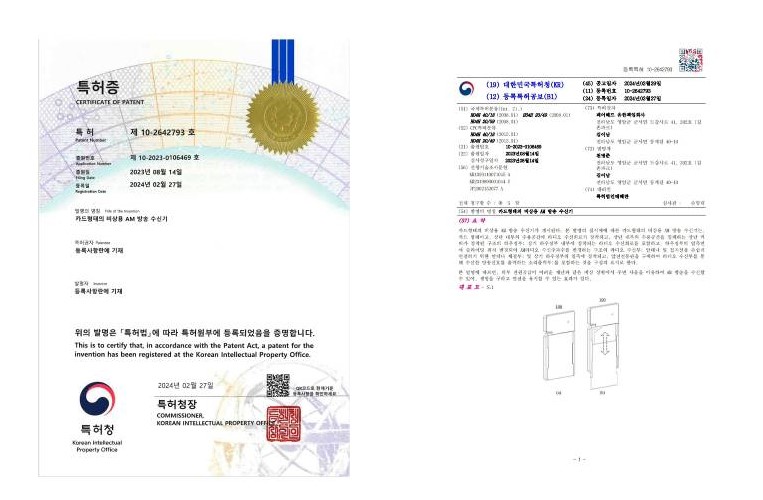

*특허증과 특허명세서

Susinky 발명의 명칭은 [카드형태의 비상용 AM 방송 수신기]이며, 특허법에 따라 특허원부에 등록되었습니다.

리워드 패키지 구성

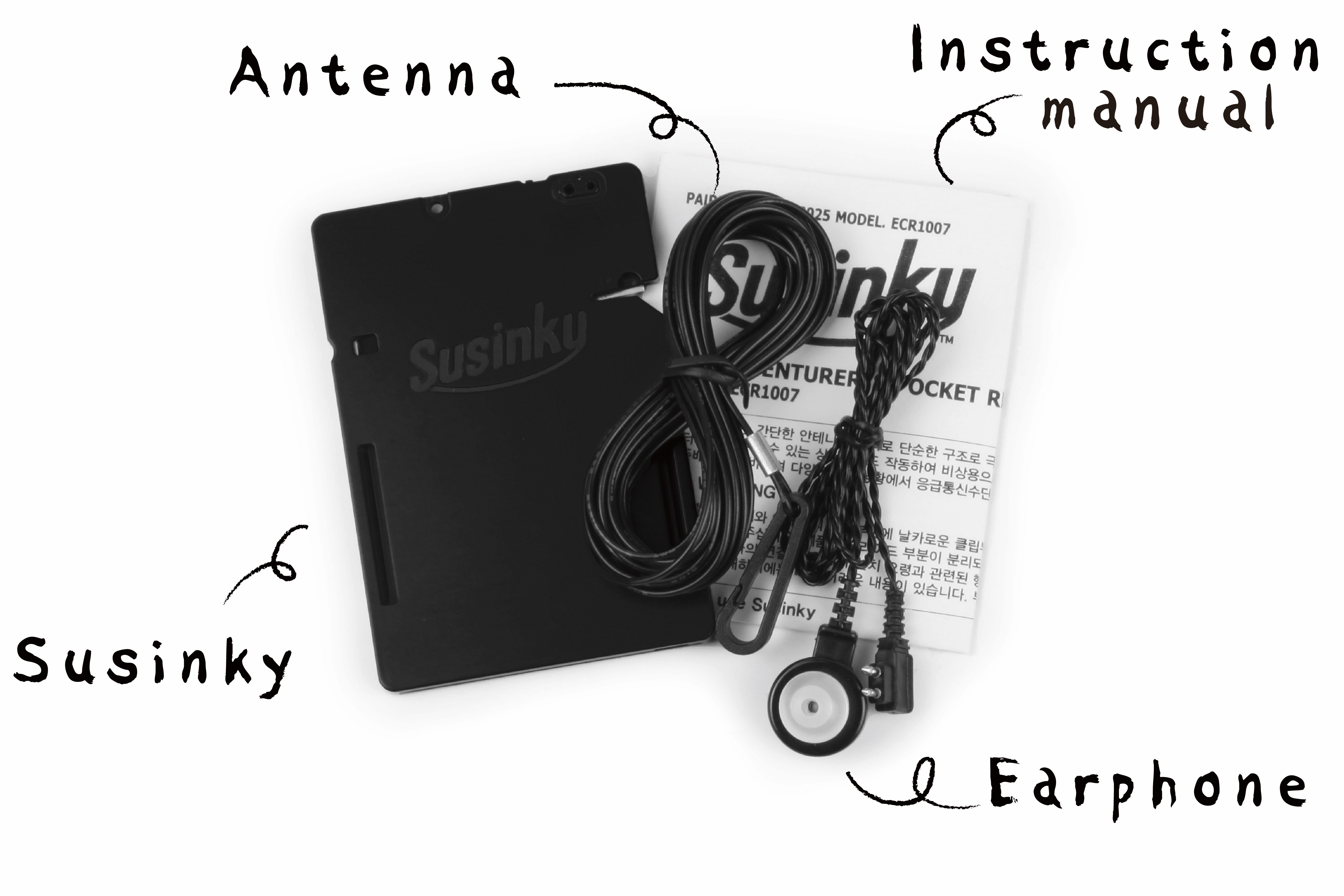

*리워드 패키지( 안테나 와이어 + 이어폰 + Susinky + 사용설명서)

*리워드 수령 즉시 Susinky를 사용할 수 있도록 1.5V 배터리가 포함됩니다.

SPEC


크기/무게:	55 x80 x4 mm, 20g
안테나 와이어:	5 Meter, UL1007 / 24AWG
이어폰:	AUDITECH Pocket Hearing Aids Receiver(2pin/Single Ear)+Unilateral Cord Wire
수신 범위:	단파(SW) 3~30MHz
인덕터:	FIXED IND 4.7UH
가변 커패시터 범위:	20~150pF
배터리:	LR920/AG6 1.5V
정격전압/소비전력:	1.5V 50uA/h

또 다른 가능성 (또는 새로운 용도)

오지에서 길을 잃는다면 안테나를 펼쳐 문명(주변 송신국)의 위치를 찾아낼 수 있습니다.
TV 안테나, 전화선, 침대 스프링, 금속 창틀 프레임, 건물 외벽의 폐전선 등 안테나 역할을 수행할 수 있는 금속 구조물을 찾아보세요.
공항 근처에서 항공기의 교신 내용을 스누핑 할 수 있습니다.(단, 내부 부품을 교체해야 가능합니다. 더 자세한 설명은 공식 홈페이지를 참고하세요.)
DOOMSDAY에 대비하세요. 통신 인프라 파괴 시, 유용한 응급통신수단으로 사용할 수 있습니다.
전파공학에 조예가 깊다면, 다양한 안테나를 제작하여 청취 감도를 높이는 실험을 해보세요.

* Susinky의 더욱 상세한 정보를 알고 싶다면, 페어헤드 홈페이지를 방문해주세요.

페어헤드 공식 홈페이지: www.pairhead.com

주의사항

캠페인에 사용된 프로토타입 사진에서 Susinky 로고는 음각이나, 실제 리워드에서는 양각으로 생산됩니다. 이점 참고해주시기 바랍니다.
내부 필름의 재료가 변경될 수 있습니다.
사용설명서의 내용이나 모양은 사진과 상이할 수 있습니다.
안전을 위해 접지해주세요. 접지를 연결하지 않아도 청취가 가능하나, 접지 연결 시 수신 감도를 높일 수 있고, 감전 사고도 예방할 수 있습니다. 접지 연결 방법은 페어헤드 홈페이지나, 패키지에 동봉된 사용설명서를 참고해주세요.
