안녕하세요. 파파블루 메이커 파파플랜트 강정수 대표입니다. 어떻게 하면 아이들이 더 안전하고 건강하게, 즐겁게 지낼 지 고민하는 아빠입니다.

사실 몇 년 전만해도 먼지에 대해 잘 알지도 못하고, 큰 관심도 없었습니다. 2011년 무렵부터 미세먼지에 대해 조금씩 알게 되었는데, 이듬해 중국 출장을 자주 다니게 되면서 그 심각성을 많이 알게 되었습니다.

파파블루를 만들기까지

'먼지로 고통받는 사람들이 너무 많다'

한번은 베이징 출장을 가서 횡단보도에 서있었습니다. 먼지가 심해서 건너편 신호등은 물론이고 바로 내 옆 보행자 신호등도 안보여서 사람들이 다같이 신호등 밑에 옹기종기 모여있곤 하였고요, 방진 마스크를 썼는데 2시간마다 막혀버려서 하루에 몇개씩 사용한 적도 있었습니다.
 우리 나라도 예외는 아니었던 것이 가끔 고속도로로 지나갈때면 수도권 일대 하늘이 언제나 부옇게 먼지 등으로 뒤덮힌 것이 보였었습니다. 게다가, 바다 건너서 오는 중금속 가득한 먼지들까지...

'환기를 못해 아이들도 힘들어하고'

미세먼지가 심한날 퇴근해 집에 오면,
환기를 못해 답답한 공기가 숨을 막히게 하고 아이들도 후덥한 실내 공기에 바닥에 드러누워 굴러다니곤 했습니다.
창을 열고 환기를 하자니 바깥이 너무 뿌옇고,
공기청정기를 창틀에 달자니 비싼 필터가 금방 못쓰게 될거같고,
창문도 다 막혀서 집안은 어둡고 바깥도 안보이고,
창문도 못 닫고...

어른들이야 그냥 그러려니 했지만 한참 어린 아이들이 먼지 속에 사는 것을 보니 아빠로서 마음이 너무 아팠습니다.
명색이 엔지니어라서 남는 시간에 아이들을 위한 마스크랑 환기장치를 만들어보고자 했지만, 직장 생활과 병행해서 개발한다는 것이 쉽지도 않거니와 진척이 더디기만 했습니다.

어느 날 문득,
'회사를 그만두고 본격적으로 만들어야겠다', '사람들이 먼지에 고통받는 것을 어떻게든 해결해야겠다', '아이들이 당장 받는 고통이 너무 크다',
라는 생각이 들었습니다.

이런 생각에 대해 회사동료들 중 응원해주시는 분들도 있었지만, 많은 분들이 무모하다며 만류하였습니다. 솔직히 식구들을 부양하는 아빠로서 두려움도 많았습니다.

그래도, 당장 우리 아이들부터도 고통받는데
그저 누군가가 해주길 기다리며 두고 볼 수 만은 없다는 생각이 들어,
정든 직장을 그만두고 개발을 시작하였습니다.

최선의 환기는 공기 좋은 날

창문을 여는 자연 환기

마주보고 있는 창문을 열어서 자연스럽게 바깥바람이 집안을 통과하도록 하는 것이 가장 효율적인 환기 방법입니다. 하지만 먼지를 잡기 위해 필터 등을 달아서 환기하는 경우 실내외의 압력차가 크거나 태풍이 부는 상황이 아니고서는 바람이 실내로 들어오기 어렵습니다.

필터를 달고 환기하려면 팬을 돌려야

이런 경우 팬을 돌려 강제로 환기하는 방식을 취하는데, 일반적으로 급기구는 아래쪽에 배기구는 위쪽에 놓여있을 때 가장 높은 환기효율을 보입니다. 급기 배기가 먼 곳에 놓여 있을수록 환기에 더 유리합니다.

환기에 있어 풍량도 중요하지만,
실내공기의 순환이 더욱 중요

환기에 있어서 풍량이라는 요소가 중요하지만, 그 많은 풍량이 어떻게 들어와서 어떻게 나가는지가 더 많이 중요합니다. 설명을 위해 두 가지 그림을 준비했습니다.

그림에서 보시는 것처럼 흡기구와 배기구가 가까운 경우 풍량이 많더라도 집안 깊숙한 곳의 공기와 섞이지 못하고 바로 배출되게 됩니다. 하지만 멀리 떨어진 경우 충분히 집안으로 흘러 들어오게 되고, 집안 깊숙히 공기가 순환하게 됩니다.

저희가 준비한 리워드인 파파블루는 흡기로 들어오는 바람이 최대 15 m까지 집안으로 퍼지게 됩니다. 이 때문에 풍량대비 환기효율이 극대화됩니다.

또 한가지 짚고 넘어갈 부분은 실내에 아래쪽 공기와 위쪽 공기 중 어디에서 배기하는 것이 좋은지 입니다. 참고사진을 하나 보시겠습니다.

사진에서 보시는 것처럼, 묵은 공기, 오염된 공기는 위쪽에 많이 쌓이는 것을 볼 수 있습니다. 그래서, 일반적인 환풍기 경우에도 주로 위쪽에 놓여서 묵은 공기를 배출하게 됩니다.

흔히 문제가 되고 있는 라돈의 경우도 아래쪽에서 바람이 들어오면 위쪽으로 흩날리게 되고, 자연스레 위쪽 배기구로 배출됩니다.

실제 실험에서도 아래쪽에서 라돈을 흡입해서 배출하는 것과 바람을 불어넣어 위에서 배출하는 것을 비교하였을 때, 결과가 비슷하거나 후자쪽이 근소하게 더 나은 모습을 보였습니다.

그래서 파파블루를 만들었습니다.

저희가 준비한 리워드의 이름은 파파블루입니다.
파파블루를 개발하는데 있어 몇가지 목표를 세웠습니다.

1. 가격이 저렴할 것
초미세먼지 등에 걱정이 많은 집들은 대체로 어린 아이들이 있는 경우가 많습니다. 가뜩이나 빠듯한 살림에 아이까지 키우려면 많이 절약하고 또 절약해야 합니다. 하지만, 아이에게 꼭 필요한 것을 비싸다고 안 살수도 없기에 파파블루는 가격이 저렴해야 한다는 것이 첫번째 목표였습니다.

2. 시야를 가리지 않을것
지금껏 먼지를 막는 환기방법은 창문에 필터를 붙이거나, 구멍이 있는 판넬 형태의 부자재를 대고 구멍에다 공기청정기 흡기구를 이어붙이는 방식이 대부분 이었습니다. 먼지가 없이 환기한다는 것은 좋지만 창문 한편을 막아버려서 집안이 어두워지거나 답답하기 일쑤였습니다.  탁트인 시야를 확보하고자 노력했습니다.

3. 창문을 편하게 여닫을 수 있을 것
기존의 창문에 무언가를 고정하는 방식은, 설치 이후에 창문을 여닫기가 어렵다는 점이 문제였습니다. 그래서, 가급적 별다른 작업없이도 모든 창을 쉽게 여닫을 수 있게 하고 싶었습니다.

4. 흡기구와 배기구는 최대한 멀리 떨어질 것
흡기구와 배기구가 가까우면 배기되어 나가는 오래된 공기가 흡기로 다시 들어올 우려가 있습니다. 기껏 나간 묵은 공기가 다시 실내로 유입되지 않도록 흡기 배기를 최대한 떨어뜨리고자 했습니다.

5. 필터가격이 저렴할 것
필터가격 부담에 작동을 못시킨다면 기껏 있어봐야 아무 쓸모가 없으니깐, 소모품인 필터는 저렴해야 한다고 생각합니다.

6. 시공이 불필요할 것
벽을 뚫거나, 시공팀이 우르르 몰려가서 설치한다거나 하면 부담스러운 부분이 많을 거라 생각했습니다. 그래서 누구나 쉽게 설치할 수 있게 하려 했습니다.

7. 멀리서도 조작이 가능할 것
하나만 설치했다면 켜고 끄는 것이 간단합니다. 가서 스위치를 누르면 될테니까요.
하지만 방마다, 창마다 설치했다면 일일이 돌아다니며 스위치를 누르는 것은 만만치 않은 일입니다. 가급적 한 자리에서 여러 대를 조작할 수 있도록 하는 것이 편할 거라는 생각을 했습니다.

8. 디자인이 간결할 것
흔히들 애플의 디자인에 대해 이야기들을 많이 합니다. 사실 애플의 수석 디자이너의 고백도 있었지만 그 디자인의 핵심에는 디터 람스라는 디자이너가 있었습니다. 그가 주창한 디자인 철학에 따라 간결하고 정직하며, 불필요한 관심을 끌지 않는 디자인을 추구했습니다.

미세먼지 잡는 환기창 파파블루

맑은 창으로 파란 하늘이 보여요

팬이 들어가 있는 위아래 흡배기 유닛 사이에는 투명한 폴리카보네이트 창이 준비되어 있어서, 설치 이후에도 바깥 풍경을 보는게 가능하고 실내가 거의 어두워지지 않습니다.

집에 맑고 깨끗한 바람이 흘러요

흡기는 헤파필터를 거쳐 맨아래에서, 배기는 맨 위에서 이루어지게 됩니다.
대부분의 경우에 환기를 위해 창문을 열어보면 창문의 중간높이를 기준으로 아래쪽은 바람이 들어오고 위쪽은 바람이 나가게 되어 있습니다. 자연스러운 기류 흐름에 맞추어 아래쪽은 흡기, 위쪽은 배기로 하였습니다.
실제 환기를 해보면 아주 효율적이고, 공기보다 무겁다는 라돈도 신속히 농도가 낮아지는 것을 확인할 수 있었습니다.

파파블루 한대로 일반적인 30평대 아파트 거실을 30분여 정도에 환기가 가능합니다. 여러 곳에 설치하시면 더 빠른 환기가 가능합니다.

가볍고 간단한
1분 설치

설치는 매우 간단합니다. 아래쪽 흡기유닛을 고정한 상태에서 배기 유닛을 들어올리면 슬라이드 프레임이 위아래로 늘어납니다. 창틀 맨 위쪽까지 늘려서 레일에 꽂아 넣으신후 고정볼트를 조여주시면 간단히 고정됩니다.

설치 장소는 방충망과 창문 사이의 빈 공간에 설치하시면 됩니다. 파파블루는 매우 슬림하기 때문에 설치하시고도 창문을 모두 닫으실 수 있습니다.

파파블루를 사용하여 환기하실 때에는 파파블루가 있는 곳 까지만 창문을 열고 작동시키시면 됩니다.

파파블루까지만 창문을 열게 되면 측면에 있는 실링 재질이 창문과 맞닿아서 바람이 새지 않도록 해줍니다. 현재 시제품으로 테스트 해본결과 제대로 밀폐가 되는 것을 확인하였습니다.

실링재는 부드러우면서도 자기 형상을 강하게 유지하려는 성질이 있습니다. 한동안 눌려져 있다고 해서 접혀지거나 구부려져 버리거나 하지 않습니다.

필터등급

외부 공기를 흡기하는 흡기유닛에는 헤파필터가 들어가는데, 필요에 따라 H12, H13 등급의 필터를 넣을 수 있습니다.

일반적으로 국내에서 H12 라고 불리는 헤파필터는  유럽기준에서 E12 등급을 의미하는데, 빠른 환기를 원하는 경우에 H12 등급을 선택하시면 되고, 시간이 걸리더라도 더 꼼꼼한 먼지 제거를 원할 때에는 H13 등급을 선택하시면 됩니다.
저의 경우에는 잠깐씩 빠르게 환기하고 창을 닫는 것을 선호하기에  H12 헤파필터를 더 좋아합니다.

실제 필터 전문 업체와 만나면 거의 대부분 H12, H13 헤파필터를 환기에 쓰는 것은 과하다고들 합니다. 둘 다 먼지제거에 충분한 사양이므로 평소 생활에 맞게 선택하시면 좋을 것 같습니다.

필터교체는 흡기 유닛 그릴 좌우 상단에 고정 핀을 아래로 눌러 그릴을 분리하고, 헤파필터를 교체 후 다시 그릴을 조립해 주시면 됩니다. 팬 반대편에는 프리필터 역할을 하는 메쉬망이 있습니다.

파파블루 성능실험

파파블루 흡기, 배기 유닛을 아크릴 박스에 설치하여 미세먼지 제거와 환기 성능을 실험하였습니다.

아크릴 박스 크기를 작게하여 성능을 부각시킬 수도 있었지만, 사람이 들어갈 수 있을 정도로 큰 1㎥의 부피로 만들어 각 가구별 실내 크기에 따라 추정하기 쉽게 하였습니다.

전용면적 84㎡의 30평형 대 아파트 실내 부피는, 요즘 추세인 2.4 m 층고를 적용하면  약 201.6 ㎥입니다. 거실은 평면도에 따라 다르지만 대체로 75~85 ㎥ 입니다. 1㎥의 아크릴 박스에  들어있는 3858 ㎍/㎥의 먼지가 집안 전체 또는 75㎥의 거실에만 분포된다고 가정하면, 전체는  19 ㎍/㎥,  거실만이라면 51 ㎍/㎥ 수준의 먼지가 있다고 볼 수 있습니다. 단순 가정치이므로 이런 정도라는 점만 참조하시면 될 거 같습니다.

파파블루의 조작은 최초 설치시 전원만 넣고 밀봉후, 핸드폰을 통한 블루투스 제어로 이루어졌습니다.

실제 외부공기 조건에서 테스트를 진행하였습니다. 사전에 공기청정기 등을 사용하여 외부 공기의 먼지수준을 낮추지 않았습니다.

환기에 있어 풍량도 중요하지만, 집안 전체에 공기의 순환이 이루어지는 것이 중요합니다.

외부에 미세먼지가 어느 정도 있음에도 신속히 먼지제거 및 환기가 되었습니다. 큰 부피에도 불구하고 신속하게 환기가 이루어진 것은 파파블루의 대류 방식이 효과적으로 작용한 때문입니다.

일반적으로 실내에서 덥혀진 공기는 배출될 때 위로 상승하게 되므로, 아래쪽 흡기구에 더러워진 배출 공기의 유입이 없었고, 실내에서는 최대 15 m까지 직선방향으로 부는 흡기 바람과 상단부에 위치한 배기팬의 공조가 효과적으로 이루어졌습니다.

파파블루 사이즈

파파블루는 집집마다의 창호 크기에 따라 L, M, S의 세가지 모델이 준비되어 있습니다.

PAPA BLUE L은 안방이나 거실과 같이 큰 창에 설치할 수 있습니다. 창틀 높이 1590 mm 에서 2500 mm 까지 설치 가능하도록 위아래로 높이 조절이 가능합니다. 설치 후에도 탁트인 시야를 확보할 수 있습니다.

PAPA BLUE M은 아이들 방과 같이 중간 높이의 창문에 설치가능합니다. 창호 높이 1140 mm ~ 1600 mm 에 설치할 수 있습니다. 당연한 이야기지만 방마다 설치하면 더 빠른 미세먼지없는 환기효과를 누릴 수 있습니다.

PAPA BLUE S 는 교실이나, 다용도실 창문처럼 낮은 높이의 창문에 설치할 수 있습니다. 높이 915 mm 에서 1150 mm까지 설치가 가능합니다.

창에 맞는 파파블루 사이즈를 정하려면, 위 사진처럼 창틀 오목한 부분의 위아래 길이를 재면 됩니다.

파파블루 사용법

사용법이 간단해요

파파블루는 본체의 스위치 조작을 통해 1단부터 5단까지 풍량 조절이 가능합니다. 상황에 맞게 풍량을 조절해 사용하시고, 사용하지 않으실 때에는 창문을 모두 닫으실 수 있습니다.

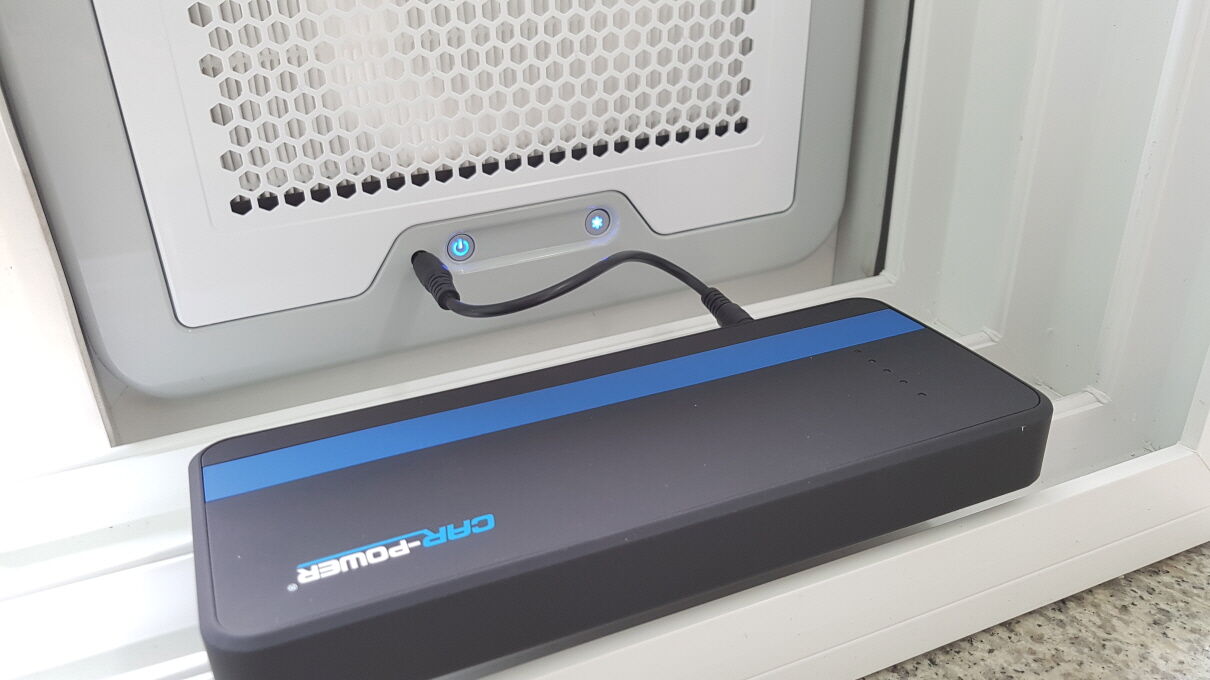

동영상 사용 설명에서는 리워드와 함께 배송되는 아답터로 전원공급하는 설명이 나옵니다. 파파블루는 12 V의 낮은 전압으로 작동하므로 아래 사진에서 보시는 것처럼 보조배터리로도 동작이 가능합니다. 아래 사례에 사용된 보조 배터리는 최소 8시간 정도 연속사용이 가능한 배터리입니다.

또한, 파파블루는 스마트폰 앱을 통한 블루투스 연결로 원격 조작이 가능합니다.
집 구조에 따라 차이가 있겠지만 대체로 거실에서 여러 방의 파파블루를 조종할 수 있습니다.

또한, 앱을 통해 동작시간 및 반복시간을 설정할 수 있어 반복적인 동작을 예약할 수 있습니다. 가령 1시간마다 30분씩 환기하는 식으로 예약이 가능합니다.

앱은 현재 개발중에 있습니다. 개발단계에서 사용하는 블루투스 조작용 앱으로는 이미 조작이 가능하지만, 일반 사용자가 사용할 수 있는 앱은 다음 달 말(11월29일)에 완성될 예정입니다. 현재는 안드로이드 스마트폰 버전만 개발 진행 중이나, 향후 아이폰용 앱으로도 출시 계획을 가지고 있습니다.

파파블루 미니

파파블루 미니는 파파블루에서 아래쪽 흡기 유닛만 따로 DIY 가능하게 만든 것으로, 부엌 창문처럼 집집마다 크기가 다양한 경우에 창틀에 설치한 후 나머지 빈 공간을 부자재 등으로 막아서 쓸수 있도록 만들어졌습니다. 앱에 의한 조작이나 필터 등은 파파블루와 동일합니다.

시원한 환기로 요리 매연 안녕~

파파블루 미니의 대표적인 응용방법 중 하나로, 파파블루 미니를 부엌창에 설치 후 작동시키고 주방 후드를 켜면 매우 빠른 속도로 조리시 매연이 빠져나가는 것을 볼 수 있습니다.

동작소음

동작소음 측정은 35 dB의 소음이 있는 실내에서 이루어졌습니다. 배기팬 동작 ON/OFF 가능하여 흡기팬 단수별로 배기팬 작동상태에 따라 소음 측정을 하였습니다.

1~2단에서는 작동중에도 TV 시청이 원활합니다. 3~4단은 주방 후드 정도의 소음이고, 5단에서는 일반적인 진공청소기 정도의 소음이 발생합니다. 상시 작동 시에는 1~2단으로 가동하시는 것이 좋습니다. 외출 후 급하게 환기하거나, 음식 조리 등으로 많은 양의 환기가 필요할 경우에는 5단으로 가동하시길 권해 드립니다.
